¿Cuál es el requisito de torque para un actuador de válvula de control de bola?

¿Cuál es el requisito de torque para un actuador de válvula de control de bola?

Como proveedor acreditado de válvulas de control de bola, a menudo recibo consultas sobre los requisitos de torque para los actuadores de válvulas de control de bola. Comprender estos requisitos es crucial para garantizar el funcionamiento adecuado y la longevidad de las válvulas de control de bola en diversas aplicaciones. En esta publicación de blog, profundizaré en los factores que influyen en los requisitos de torque, los métodos para calcular el torque y la importancia de seleccionar el actuador adecuado para cumplir con estos requisitos.

Factores que influyen en los requisitos de par

1. Tamaño y tipo de válvula

   • El tamaño de la válvula de control de bola afecta significativamente el par necesario para operarla. Las válvulas más grandes generalmente requieren más torque debido al aumento de la superficie de la bola y las correspondientes fuerzas de fricción. Por ejemplo, una válvula de bola de 6 pulgadas generalmente tendrá un requisito de torque mayor que una de 2 pulgadas.
   • Los diferentes tipos de válvulas de control de bola, como las válvulas de bola flotante y las válvulas de bola montadas en muñón, también tienen características de par variables. Las válvulas de bola flotante dependen de la presión del fluido para sellar la bola contra el asiento, lo que puede aumentar el par requerido para abrir y cerrar la válvula, especialmente a presiones más altas. Por otro lado, las válvulas de bola montadas en muñón tienen una bola fija con cojinetes en la parte superior e inferior, lo que reduce la resistencia a la fricción y, por tanto, los requisitos de par.

2. Presión de fluido

   • La presión del fluido que fluye a través de la válvula es un determinante importante del par. Las presiones de fluido más altas crean mayores fuerzas sobre la bola y los asientos de la válvula, lo que aumenta la resistencia a la rotación. En aplicaciones de alta presión, como en oleoductos y gasoductos, los requisitos de par pueden ser varias veces mayores que en los sistemas de baja presión.

3. Material y diseño del asiento

   • El material de los asientos de las válvulas puede afectar significativamente el par. Los materiales de asiento blandos, como el teflón, proporcionan un buen sellado pero pueden tener coeficientes de fricción más altos, lo que a su vez aumenta el torque necesario para operar la válvula. Los materiales de asiento duros, como los asientos de metal con metal, pueden tener una fricción menor pero requieren un mecanizado más preciso y pueden ser más susceptibles al desgaste y a los daños.
   • También influye el diseño de los asientos, incluida la zona de contacto y el tipo de mecanismo de sellado. Por ejemplo, un asiento con un área de contacto mayor generalmente requerirá más torsión para superar las fuerzas de sellado.

4. Condiciones de funcionamiento



   • La temperatura puede afectar los requisitos de torsión. En aplicaciones de alta temperatura, la expansión de los componentes de la válvula puede cambiar las holguras entre la bola y los asientos, aumentando la fricción. En ambientes de baja temperatura, algunos materiales pueden volverse más quebradizos y las propiedades de lubricación pueden deteriorarse, afectando también el torque.
   • La frecuencia de funcionamiento de la válvula es otro factor. Las válvulas que se abren y cierran con frecuencia pueden experimentar más desgaste en los asientos y sellos, lo que puede aumentar gradualmente los requisitos de torsión con el tiempo.

Calcular los requisitos de torsión

Existen varios métodos para calcular los requisitos de torque de un actuador de válvula de control de bola, y la complejidad del cálculo depende de la precisión necesaria y de los datos disponibles.

1. Datos del fabricante

   • La mayoría de los fabricantes de válvulas de control de bola proporcionan datos de torque para sus válvulas en sus catálogos o documentación técnica. Estos datos generalmente se basan en condiciones de prueba estándar y pueden brindar un buen punto de partida para estimar el torque. Sin embargo, es importante tener en cuenta que las condiciones del mundo real pueden desviarse de las condiciones de prueba, por lo que pueden ser necesarios ajustes.

2. Fórmulas empíricas

   • Se pueden utilizar algunas fórmulas empíricas para estimar el par. Por ejemplo, una fórmula simple para estimar el torque (T) para abrir una válvula de bola flotante es (T = K\times D^2\times P), donde (K) es una constante que depende del diseño de la válvula y del material del asiento, (D) es el diámetro de la válvula y (P) es la presión diferencial a través de la válvula. Sin embargo, estas fórmulas tienen limitaciones y se utilizan mejor para estimaciones aproximadas.

3. Dinámica de fluidos computacional (CFD) y análisis de elementos finitos (FEA)

   • Para cálculos de par más precisos y detallados, se pueden emplear técnicas avanzadas como CFD y FEA. CFD puede simular el flujo de fluido a través de la válvula y calcular las fuerzas que actúan sobre la bola y los asientos, mientras que FEA puede analizar las tensiones mecánicas y las deformaciones en los componentes de la válvula. Estos métodos son más complejos y requieren software y experiencia especializados, pero pueden proporcionar resultados muy precisos, especialmente para geometrías de válvulas y condiciones operativas complejas.

Importancia de seleccionar el actuador adecuado

Seleccionar un actuador con la capacidad de torque adecuada es esencial para el funcionamiento confiable de la válvula de control de bola.

1. Funcionamiento adecuado de la válvula
   • Si el actuador no tiene suficiente torque, es posible que no pueda abrir o cerrar la válvula por completo. Esto puede provocar problemas como un cierre incompleto, lo que puede provocar fugas en el sistema. En aplicaciones de control de flujo, también puede dar como resultado una regulación de flujo inexacta, lo que afecta el rendimiento de todo el proceso.
2. Durabilidad a largo plazo
   • Un actuador con muy poco par tendrá que trabajar más para operar la válvula, lo que provocará un mayor desgaste de los componentes del actuador. Esto puede reducir la vida útil del actuador y puede requerir un mantenimiento o reemplazo más frecuente. Por otro lado, un actuador con un par excesivo también puede causar problemas, como sobrecargar los componentes de la válvula y causar daños potenciales.
3. Seguridad
   • En aplicaciones donde la válvula se utiliza para funciones críticas de seguridad, como aislar fluidos peligrosos, un actuador del tamaño adecuado es crucial. Una válvula que funciona mal debido a un actuador de tamaño insuficiente puede representar un riesgo de seguridad significativo para el personal y el medio ambiente.

Nuestras ofertas de actuadores de válvulas de control de bola

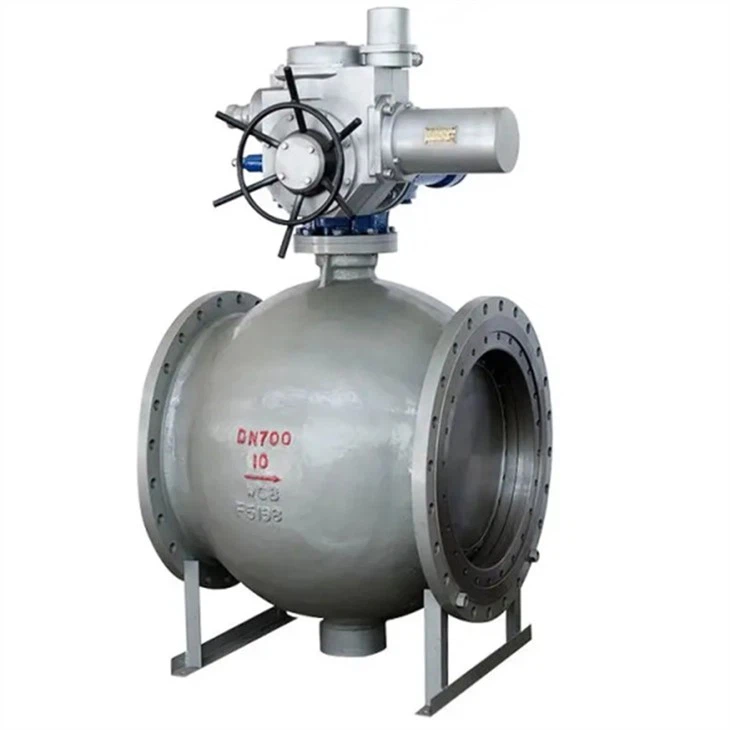

En nuestra empresa, ofrecemos una amplia gama de válvulas de control de bola y actuadores compatibles para cumplir con diferentes requisitos de torque. NuestroVálvula rotativa excéntrica eléctricaestá diseñado con precisión para proporcionar un funcionamiento confiable. Es adecuado para diversas aplicaciones industriales y viene con actuadores cuidadosamente seleccionados para satisfacer las necesidades de torque de la válvula.

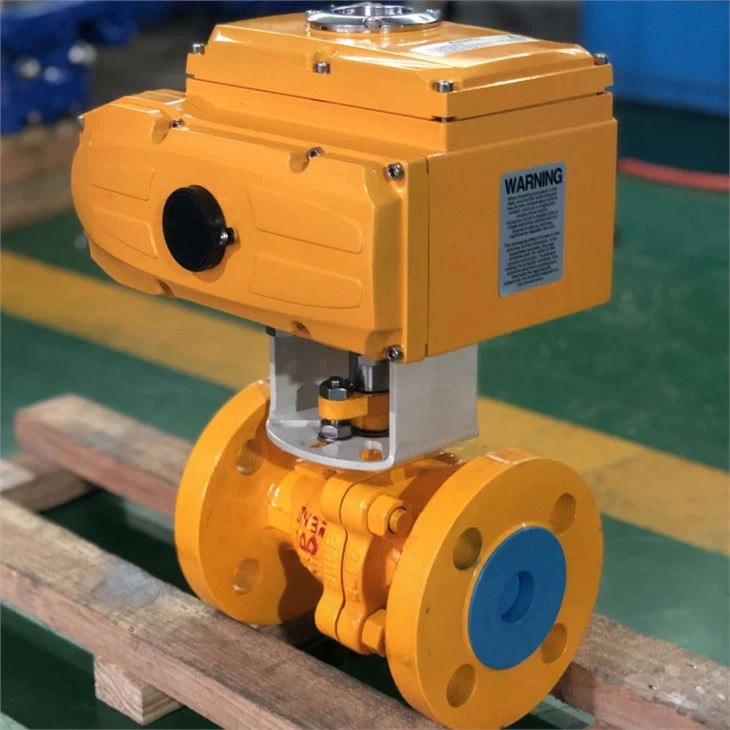

NuestroVálvula de control de bola eléctricaOfrece un excelente rendimiento en tareas de control y aislamiento de flujo. Nos aseguramos de que los actuadores eléctricos utilizados con estas válvulas tengan la capacidad de torque adecuada para diferentes tamaños de válvulas y presiones de operación.

Para aplicaciones donde se prefiere la potencia neumática, nuestroVálvula rotativa excéntrica neumáticaes una gran elección. Los actuadores neumáticos están diseñados para proporcionar un funcionamiento suave y confiable, con una calibración de torque adecuada para garantizar el funcionamiento efectivo de la válvula.

Contacto para Compra y Consulta

Si está en el mercado de actuadores y válvulas de control de bola y necesita ayuda para determinar los requisitos de torque correctos para su aplicación específica, estamos aquí para ayudarlo. Nuestro equipo de expertos puede proporcionar orientación detallada sobre la selección de válvulas, el tamaño del actuador y la instalación. Entendemos que cada aplicación tiene requisitos únicos y estamos comprometidos a brindar las mejores soluciones para sus necesidades. Comuníquese con nosotros para obtener más información y comenzar el proceso de adquisición.

Referencias

1. ASME B16.34 - Válvulas - Extremo bridado, roscado y soldado.
2. API 6D - Válvulas para tuberías - Especificación para válvulas para tuberías.
3. OCVTS (Manual de válvulas): proporciona información detallada sobre el diseño, el funcionamiento y los cálculos de par asociados de la válvula.
